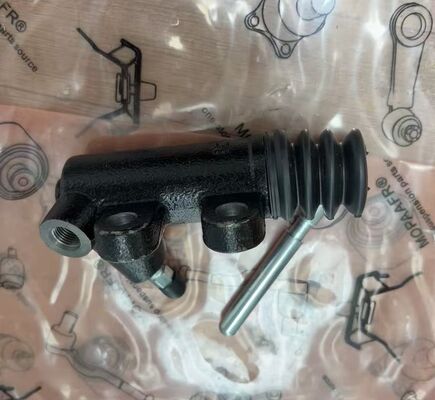

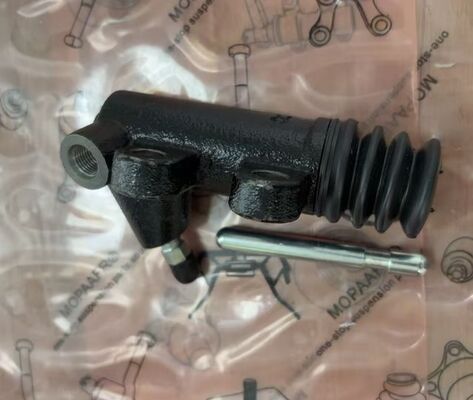

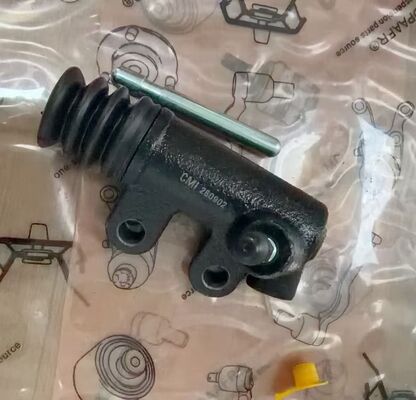

Cylindre récepteur d'embrayage 31470 – 42020, pour TOYOTA Rav 4 31470 l, 42020 – 42020

Description de la fonction du produit

Le cylindre récepteur d'embrayage est un composant essentiel du système d'embrayage hydraulique de votre véhicule Toyota. Cet actionneur hydraulique convertit la pression du fluide du cylindre maître d'embrayage en mouvement mécanique, qui pousse la fourchette d'embrayage pour désengager l'embrayage lorsque vous appuyez sur la pédale . Pour les Toyota RAV4 et modèles compatibles, un cylindre récepteur fonctionnel est essentiel pour des changements de vitesse fluides, une sensation de pédale d'embrayage constante et un fonctionnement fiable de l'embrayage. Ce composant est conçu selon les spécifications d'usine, garantissant un ajustement correct et des performances hydrauliques fiables .

Symptômes courants d'un cylindre récepteur d'embrayage défaillant

Si vous rencontrez l'un des symptômes suivants, votre cylindre récepteur d'embrayage pourrait être défaillant et nécessiter un remplacement :

• Pédale d'embrayage spongieuse ou molle : La pédale semble molle et manque de résistance ferme – cela indique la présence d'air dans le système ou une défaillance du joint interne.

• Difficulté à changer de vitesse : Les vitesses craquent ou refusent de s'engager en douceur – cela suggère que l'embrayage ne se désengage pas complètement.

• Fuites de liquide d'embrayage : Fluide visible sur le cylindre récepteur, le carter de cloche ou sous le véhicule – cela indique des joints usés.

• La pédale d'embrayage s'enfonce lentement jusqu'au plancher : La pédale descend lorsque la pression est maintenue – cela suggère une fuite interne.

• Niveau de liquide d'embrayage bas : Perte de liquide inexpliquée sans fuites externes visibles ailleurs – cela peut indiquer une défaillance du joint interne.

Si vous avez confirmé ces symptômes par inspection, le remplacement du cylindre récepteur d'embrayage est la solution recommandée.

Comment diagnostiquer un cylindre récepteur d'embrayage défectueux

Avant d'acheter un remplacement, effectuez ces vérifications simples pour confirmer que le cylindre récepteur est le problème :

• Inspection visuelle : Vérifiez le cylindre récepteur pour des fuites de liquide autour de la tige de poussée et du raccord de la conduite hydraulique. Inspectez le soufflet en caoutchouc pour tout dommage ou humidité.

• Test de sensation de la pédale : Moteur éteint, appuyez sur la pédale d'embrayage – si elle semble spongieuse ou s'enfonce lentement, le cylindre récepteur pourrait être défaillant.

• Vérification du niveau de liquide : Vérifiez le niveau du réservoir de liquide d'embrayage – s'il continue de baisser sans fuites externes visibles, le cylindre récepteur pourrait fuir en interne.

• Test de purge : Si la purge du système d'embrayage améliore temporairement la sensation de la pédale, le cylindre récepteur pourrait être la source d'entrée d'air.

Attributs du produit

Pourquoi choisir ce cylindre récepteur d'embrayage ?

Restaure la fonction hydraulique de l'embrayage – Un cylindre récepteur défaillant permet le passage du fluide et l'entrée d'air, compromettant le fonctionnement de l'embrayage. Ce nouveau cylindre restaure la pression hydraulique adéquate pour une sensation d'embrayage constante et des changements de vitesse fluides.

Élimine les fuites de liquide – Les joints usés provoquent des fuites de liquide qui peuvent endommager d'autres composants et réduire les performances de l'embrayage. Ce nouveau cylindre est doté de joints neufs pour un fonctionnement sans fuite.

Remplacement direct – Ingénierie de précision pour correspondre aux spécifications du cylindre d'origine. Remplacement direct boulonné – aucune modification requise .

Compatibilité prouvée – Compatible confirmé avec Toyota RAV4 I (XA10) 1994-2000 avec châssis SXA10/SXA11 et moteur 3S-FE.

Construction de qualité – Fabriqué avec des matériaux durables pour résister aux conditions d'utilisation exigeantes et offrir une longue durée de vie.

Contenu de l'emballage

1 x ensemble de cylindre récepteur d'embrayage. Remarque :  Veuillez confirmer la compatibilité avec le modèle et l'année de votre véhicule avant l'achat.

Installation DIY ou professionnelle ?

Ce remplacement convient pour le DIY si :

• Vous avez des compétences mécaniques de base et les outils nécessaires (jeu de douilles, clé à écrou de raccord, kit de purge de frein).

• Vous êtes à l'aise pour travailler sous le véhicule et avec des composants d'embrayage hydraulique.

• Le travail prend environ 1 à 2 heures.

Nous recommandons une installation professionnelle si :

• Vous n'êtes pas à l'aise avec les réparations du système d'embrayage hydraulique.

• Vous ne disposez pas des outils appropriés pour la purge du système d'embrayage.

• Vous n'êtes pas confiant dans vos compétences mécaniques.

Remarque : Une installation incorrecte peut entraîner une défaillance de l'embrayage et des problèmes de sécurité. Après l'installation, le système d'embrayage hydraulique doit être correctement purgé pour éliminer tout l'air. Utilisez le liquide d'embrayage correct spécifié pour votre véhicule.

Guide d'installation étape par étape

Ce guide d'installation est conçu pour vous aider à remplacer votre cylindre récepteur d'embrayage en toute confiance. Avant de commencer, assurez-vous que le véhicule est garé sur un sol plat, moteur éteint. Vous aurez besoin des outils suivants : jeu de douilles, clé à écrou de raccord, kit de purge de frein et liquide d'embrayage.

Étape 1 : Soulevez le véhicule en toute sécurité et soutenez-le avec des chandelles. Localisez le cylindre récepteur d'embrayage sur le carter de transmission.

Étape 2 : Placez un récipient approprié en dessous pour recueillir tout déversement de liquide. Déconnectez la conduite hydraulique de l'ancien cylindre à l'aide d'une clé à écrou de raccord.

Étape 3 : Retirez les boulons de fixation qui maintiennent le cylindre récepteur au carter de transmission. Retirez l'ancien cylindre.

Étape 4 : Nettoyez soigneusement la surface de montage. Installez le nouveau cylindre récepteur et serrez les boulons de fixation au couple spécifié par l'usine.

Étape 5 : Reconnectez la conduite hydraulique et assurez-vous qu'elle est bien fixée. Remplissez le réservoir de liquide d'embrayage avec du liquide neuf.

Étape 6 : Purger le système d'embrayage hydraulique en actionnant la pédale d'embrayage et en ouvrant la valve de purge sur le cylindre récepteur pour évacuer l'air.

Étape critique : Après l'installation, testez la sensation de la pédale d'embrayage – elle doit être ferme et constante. Vérifiez les fuites de liquide autour des raccords du cylindre. Effectuez un essai routier pour confirmer des changements de vitesse fluides.

Astuce de pro : Lors du remplacement du cylindre récepteur d'embrayage, il est recommandé d'inspecter le flexible hydraulique et de le remplacer s'il est usé. Utilisez toujours du liquide d'embrayage neuf et purgez correctement le système.

Idées fausses courantes sur les cylindres récepteurs d'embrayage

Mythe 1 : "S'il ne fuit pas de liquide, le cylindre récepteur va bien."
Réalité : Les cylindres récepteurs peuvent tomber en panne en interne sans aucune fuite externe. Une pédale spongieuse ou des difficultés à changer de vitesse peuvent survenir même sans perte de liquide visible.

Mythe 2 : "La purge de l'embrayage réparera un cylindre récepteur défaillant."
Réalité : Bien que la purge élimine l'air, elle ne peut pas réparer les joints internes usés. Si le cylindre est défaillant, le remplacement est la seule solution permanente.

Mythe 3 : "Tous les cylindres récepteurs d'embrayage sont identiques."
Réalité : Les cylindres récepteurs sont spécifiques au véhicule et doivent correspondre aux spécifications du système d'embrayage du véhicule. L'utilisation de la bonne pièce garantit un ajustement et un fonctionnement corrects .

 Conseils d'installation et erreurs courantes

L'erreur lors du remplacement d'un cylindre récepteur d'embrayage :

❌ Incorrect : Ne pas purger correctement le système d'embrayage après l'installation.

✅ Correct :

1. Toujours purger le système d'embrayage – L'air dans le système hydraulique peut provoquer une pédale spongieuse et un désengagement incomplet de l'embrayage.

2. Utiliser une clé à écrou de raccord – Empêche l'arrondi des raccords de conduite hydraulique.

3. Utiliser du liquide neuf – Le liquide ancien peut contenir de l'humidité qui peut endommager les joints.

4. Vérifier la tige de poussée – Assurez-vous que la tige de poussée est correctement positionnée dans la fourchette d'embrayage.

5. Vérifier les fuites – Après la purge, inspectez tous les raccords pour détecter toute suintement de liquide.

⚠️ Rappelez-vous : Un système d'embrayage correctement purgé se traduit par une sensation de pédale ferme et constante. Si la pédale semble spongieuse ou va jusqu'au plancher, il peut encore y avoir de l'air dans le système.

Recommandations d'inspection et d'entretien

Le cylindre récepteur d'embrayage doit être inspecté régulièrement dans le cadre de l'entretien de routine du système d'embrayage. Les signes de fuite ou de sensation anormale de la pédale indiquent la nécessité d'une inspection ou d'un remplacement.

Indicateurs courants suggérant que le cylindre récepteur pourrait nécessiter un remplacement :

Liste de contrôle d'inspection :

• Inspectez le cylindre récepteur pour des fuites de liquide autour de la tige de poussée et du raccord de la conduite hydraulique.

• Vérifiez le soufflet en caoutchouc pour des fissures ou des dommages.

• Vérifiez le niveau et l'état du liquide d'embrayage.

• Vérifiez la présence d'une pédale d'embrayage spongieuse ou molle.

Conseils d'entretien :

• Remplacez le cylindre récepteur d'embrayage si des signes de fuite ou d'usure interne sont présents.

• Lors du remplacement du cylindre récepteur, inspectez le cylindre maître d'embrayage et les conduites hydrauliques.

• Utilisez le liquide d'embrayage/frein correct spécifié dans le manuel du véhicule.

• Purger le système d'embrayage après tout remplacement de composant hydraulique.

Problèmes persistants après le remplacement ?

Vous avez remplacé le cylindre récepteur d'embrayage mais vous avez toujours des problèmes ? Vérifiez ceci :

1. Le système a-t-il été correctement purgé ? – L'air dans le système peut provoquer une pédale spongieuse et des problèmes de changement de vitesse.

2. Le cylindre maître d'embrayage fonctionne-t-il correctement ? – Un cylindre maître défaillant peut provoquer des symptômes similaires.

3. La tige de poussée est-elle correctement positionnée ? – Une installation incorrecte peut entraîner un actionnement incorrect de l'embrayage.

4. La fourchette d'embrayage est-elle usée ou endommagée ? – Une fourchette usée peut affecter l'engagement de l'embrayage.

5. Le liquide d'embrayage est-il du bon type ? – Utilisez DOT 3 ou DOT 4 comme spécifié.

6. Y a-t-il une fuite dans la conduite hydraulique ? – Une fuite n'importe où dans le système peut causer des problèmes de pédale.

Assurance qualité et engagement de service

Assurance qualité :
Chaque composant est fabriqué dans des processus de production contrôlés pour garantir une précision dimensionnelle et une intégrité matérielle constantes. Chaque unité subit les contrôles qualité suivants avant l'emballage :

• Inspection dimensionnelle – les points de montage critiques et la taille de l'alésage sont vérifiés par rapport aux spécifications de conception.

• Test d'étanchéité hydraulique – l'intégrité de l'étanchéité est confirmée.

• Inspection de la finition de surface – la protection contre la corrosion et la qualité de surface sont vérifiées visuellement.

Protection de l'emballage :
Chaque cylindre récepteur d'embrayage est emballé individuellement dans un emballage protecteur pour éviter la contamination et les dommages physiques pendant le stockage et le transport. L'emballage comprend une étiquette claire du numéro de pièce pour une identification facile.

Engagement de service :
