Description de la fonction du produit

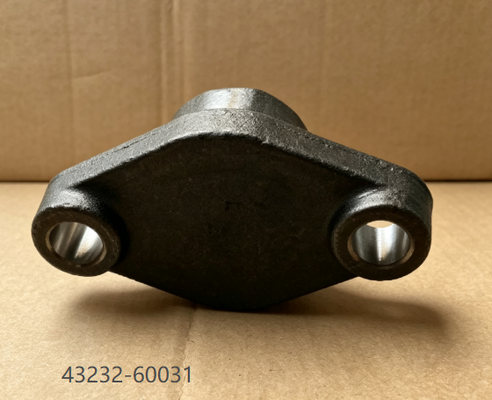

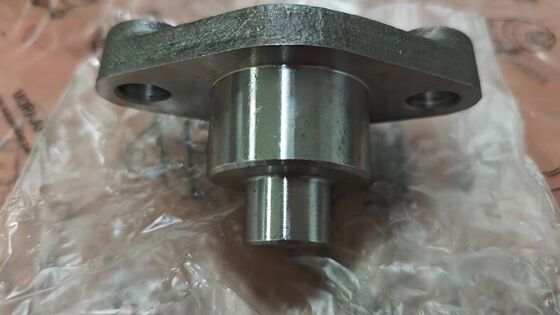

Le chapeau de roulement de pivot de direction (numéro de pièce 43232-60031) est un composant structurel essentiel de l'ensemble de l'essieu avant de votre Toyota Land Cruiser série 70. Sa fonction principale est de retenir et de positionner le roulement supérieur de pivot de direction tout en permettant un réglage adéquat du précharge du roulement par le biais de cales. Ce chapeau de roulement, également appelé chapeau de roulement de moyeu pivotant, se boulonne sur le dessus du pivot de direction et maintient en place la bague intérieure du roulement de tourillon supérieur. Pour les modèles Land Cruiser série 70 équipés d'essieux avant rigides, un chapeau de roulement correctement installé et serré au couple est essentiel pour un alignement correct du pivot de direction, un fonctionnement stable de la direction et une manipulation sûre du véhicule. Ce composant est conçu selon les spécifications d'usine, garantissant un ajustement parfait et des performances fiables.

Symptômes courants d'un chapeau de roulement défaillant

Si vous rencontrez l'un des symptômes suivants, votre chapeau de roulement de pivot de direction peut être défaillant ou mal installé et nécessiter un remplacement :

• Dérive de la direction ou mauvais retour au centre : Le véhicule dérive sur les routes droites ou la direction ne revient pas correctement au centre - cela peut indiquer un précharge incorrect du roulement de pivot en raison d'un chapeau de roulement compromis.

• Jeu excessif ou jeu dans la direction : Le volant présente un jeu excessif avant que les roues ne répondent - cela suggère des roulements de pivot usés ou mal positionnés.

• Bruits de claquement ou de craquement lors des virages : Un bruit métallique de claquement ou de craquement lors de la direction ou du passage sur des bosses - cela peut résulter d'un chapeau de roulement lâche ou endommagé.

• Usure inégale ou irrégulière des pneus avant : Les pneus avant présentent des motifs d'usure inégaux, en particulier des cuvettes ou des ondulations - cela indique des problèmes d'alignement ou de précharge du pivot.

• Dommages visibles ou corrosion sur le chapeau : L'inspection révèle des fissures, de la rouille profonde ou une déformation sur la surface du chapeau de roulement.

• Fuite de graisse autour de la zone du chapeau : Graisse visible autour de la zone du roulement supérieur du pivot - cela indique une défaillance du joint ou un mauvais positionnement du chapeau.

Si vous avez confirmé ces symptômes par inspection, le remplacement du chapeau de roulement de pivot de direction est la solution recommandée.

Comment diagnostiquer un chapeau de roulement défectueux

Avant d'acheter un remplacement, effectuez ces vérifications simples pour confirmer que le chapeau de roulement est le problème :

• Inspection visuelle : Véhicule en sécurité et roue retirée, inspectez le chapeau de roulement pour détecter des fissures, de la rouille profonde, une déformation ou des signes de fuite de graisse autour de la zone d'assise.

• Test de jeu de direction : Roues avant au sol, demandez à un assistant de tourner légèrement le volant à gauche et à droite pendant que vous observez la zone du pivot. Un mouvement excessif ou un bruit au niveau du chapeau de roulement supérieur indique une usure ou un jeu.

• Test du cric : Soulevez l'essieu avant et supportez-le sur des chandelles. Saisissez le haut et le bas du pneu et essayez de le faire basculer. Un mouvement vertical excessif peut indiquer des roulements de pivot usés ou un chapeau de roulement mal positionné.

• Test routier : Conduisez à basse vitesse et effectuez des virages en huit. Écoutez les bruits de claquement ou de craquement provenant de l'avant. Notez toute dérive de la direction ou mauvais retour au centre qui pourrait indiquer des problèmes de précharge.

 Attributs du produit

Emplacement du composant et fonction principale

Emplacement : Le chapeau de roulement de pivot de direction est situé en haut du pivot de direction sur l'ensemble de l'essieu avant. Il se trouve au-dessus du roulement supérieur de pivot de direction, prenant en sandwich la bague intérieure du roulement et les cales entre lui et le pivot de direction. Il y a un chapeau de roulement par pivot de direction, et le même numéro de pièce est utilisé des deux côtés gauche et droit.

Connexions : Le chapeau de roulement se boulonne sur le dessus du pivot de direction. Des cales sont placées entre le chapeau de roulement et le pivot de direction pour régler la précharge du roulement. Le chapeau de roulement appuie sur la bague intérieure du roulement supérieur, qui tourne sur le roulement de tourillon. Le bras de pivot (bras de direction) est monté séparément sur le côté inférieur. Lors de l'assemblage, le chapeau de roulement est enfoncé dans la bague intérieure du roulement à l'aide d'un outil de service spécial, puis fixé avec quatre écrous et rondelles élastiques.

Fonction principale : Le chapeau de roulement remplit trois fonctions essentielles : (1) retenir le roulement supérieur de pivot de direction en position, (2) permettre le réglage de la précharge du roulement par sélection de cales, et (3) fournir un point de montage structurel pour l'extrémité supérieure du pivot de direction. Une précharge de roulement correcte assure une rotation fluide du pivot pour la direction tout en éliminant le jeu excessif qui pourrait causer de la dérive ou des vibrations. Lorsque le boîtier d'essieu ou le pivot de direction est remplacé, la précharge du roulement de pivot doit être réajustée, ce qui nécessite le retrait et la réinstallation du chapeau de roulement avec l'épaisseur de cale correcte.

Contenu de l'emballage

1 x Chapeau de roulement de pivot de direction (Numéro de pièce 43232-60031). Remarque : les cales, les roulements, les écrous, les rondelles élastiques et la quincaillerie de montage NE sont PAS inclus, sauf indication contraire. Veuillez vérifier la compatibilité avec votre modèle de véhicule avant d'acheter.

Idées fausses courantes sur les chapeaux de roulement

Mythe 1 : Le chapeau de roulement a rarement besoin d'être remplacé.
Fait : Bien que le chapeau de roulement soit durable, il peut se corroder, se fissurer ou se déformer avec le temps, en particulier sur les véhicules tout-terrain. Il doit être inspecté lors de tout entretien du pivot et remplacé s'il est usé ou endommagé.

Mythe 2 : N'importe quel chapeau de roulement convient.
Fait : Les chapeaux de roulement sont spécifiques au véhicule et doivent correspondre aux spécifications du pivot de direction et du roulement. Ce chapeau est spécifiquement conçu pour les Toyota Land Cruiser série 70 et les applications compatibles.

Mythe 3 : Le remplacement du chapeau de roulement n'affecte pas l'alignement.
Fait : Le chapeau de roulement fait partie de l'ensemble du pivot de direction qui détermine la précharge et l'alignement du roulement de pivot. Après le remplacement, la précharge doit être vérifiée et un alignement de direction est recommandé.

 Assurance qualité et engagement de service

Assurance qualité :
Chaque composant est fabriqué dans des processus de production contrôlés pour garantir une précision dimensionnelle et une intégrité matérielle constantes. Chaque unité subit les contrôles de qualité suivants avant l'emballage :

• Inspection dimensionnelle – les dimensions critiques sont vérifiées par rapport aux spécifications de conception

• Vérification des matériaux – la dureté et l'épaisseur de l'acier sont testées

• Inspection de la finition de surface – la qualité de la surface et la surface d'étanchéité sont vérifiées visuellement

• Inspection de l'emballage – chaque unité est scellée dans un emballage protecteur

Protection de l'emballage :
Chaque chapeau de roulement est scellé individuellement dans un emballage protecteur pour éviter la contamination et les dommages physiques pendant le stockage et le transport. L'emballage comprend une étiquette claire du numéro de pièce pour une identification facile.

Engagement de service :

Recommandations de produits connexes

Lors du remplacement du chapeau de roulement de pivot de direction, il est souvent recommandé d'inspecter et d'envisager de remplacer les composants connexes suivants en même temps.
