Description de la fonction du produit

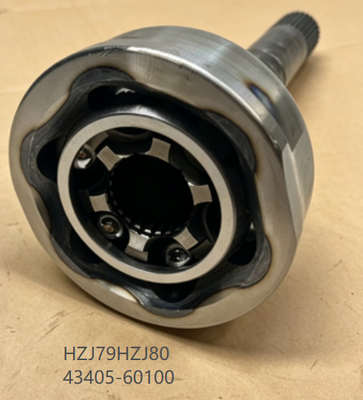

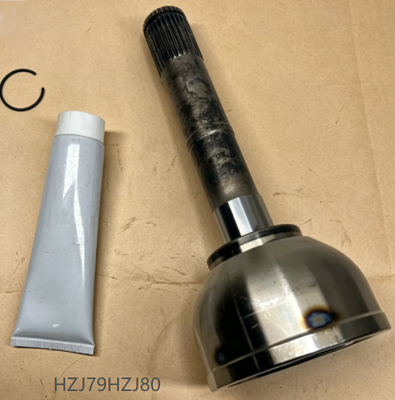

Le demi-arbre extérieur de l'essieu avant (numéro de pièce 43405-60100) est un composant essentiel du système d'essieu avant et de transmission de votre Toyota Land Cruiser Série 70. Sa fonction principale est de transmettre le couple de rotation du différentiel avant au moyeu de roue avant, permettant ainsi la transmission de puissance aux roues avant en mode quatre roues motrices. Cet ensemble de demi-arbre extérieur intègre un joint homocinétique (CV) Birfield côté extérieur (côté roue), qui permet au demi-arbre de transmettre la puissance en douceur tout en s'adaptant aux angles de braquage des roues avant. Pour les modèles Land Cruiser Série 70 équipés d'essieux avant rigides, un demi-arbre extérieur de pont avant fonctionnel est essentiel pour un engagement fiable des quatre roues motrices, une transmission de puissance fluide et un fonctionnement sûr du véhicule. Ce composant est conçu selon les spécifications d'usine, garantissant un ajustement parfait et des performances fiables.

Guide de diagnostic DIY

Comment savoir si votre demi-arbre extérieur de pont avant doit être remplacé :

Recherchez ces signes courants :

1. Bruit de cliquetis en tournant– Bruit métallique de cliquetis lors de virages serrés, surtout à basse vitesse

2. Vibrations en roulant– Vibrations ressenties dans le plancher ou le volant, augmentant avec la vitesse

3. Fuite de graisse– Graisse projetée sur l'intérieur du passage de roue par un soufflet de cardan déchiré

4. Jeu excessif dans la roue avant– La roue bouge lorsqu'elle est manipulée à la main, indiquant un joint homocinétique usé

5. Difficulté à diriger à pleine braquage– Sensation de grincement ou de blocage lors de la direction à pleine braquage

💡 Inspection rapide : Véhicule sur sol plat, tournez le volant à pleine braquage et inspectez les soufflets de l'essieu avant pour détecter des fissures, des déchirures ou des fuites de graisse. Faites un essai routier en cercle serré à basse vitesse et écoutez les bruits de cliquetis. Un jeu excessif dans la roue avant lorsqu'elle est levée peut indiquer un joint Birfield usé.

 Attributs du produit

Emplacement et fonction principale du composant

Emplacement : Le demi-arbre extérieur de l'essieu avant est situé à l'intérieur du carter d'essieu avant et de l'ensemble du pivot de roue. Il s'étend du pignon de différentiel avant (côté intérieur) à travers le carter d'essieu, émergeant au niveau du pivot de roue où il se connecte au moyeu de roue (côté extérieur). Le joint homocinétique Birfield est positionné à l'intérieur de l'ensemble du pivot de roue, enfermé par le pivot de fusée et le joint d'étanchéité à l'huile.

Connexions : L'extrémité intérieure du demi-arbre s'engage avec le pignon de différentiel avant par des cannelures. L'extrémité extérieure (corps du joint homocinétique) s'engage avec les cannelures de la bride d'entraînement du moyeu de roue. Le joint homocinétique permet au demi-arbre de tourner pendant que le pivot de roue pivote pour la direction. Le demi-arbre est supporté par une bague à l'intérieur du pivot de fusée et étanchéifié par des joints d'étanchéité à l'huile aux deux extrémités. Sur les modèles avec brides d'entraînement (pas de moyeux débrayables), les cannelures extérieures s'engagent directement avec la bride d'entraînement.

Fonction principale : Le demi-arbre extérieur remplit deux fonctions essentielles : (1) transmettre le couple de rotation du différentiel avant au moyeu de roue avant pour le fonctionnement en quatre roues motrices, et (2) permettre aux roues avant de diriger tout en maintenant une transmission de puissance à vitesse constante grâce au joint homocinétique Birfield. Le joint homocinétique permet une transmission de puissance fluide à des angles de braquage variables sans vibration ni blocage. Ce demi-arbre est spécifiquement conçu pour les applications avec brides d'entraînement uniquement et ne fonctionne pas avec les moyeux débrayables automatiques ou manuels, car le pas des cannelures extérieures est différent.

Quand cette pièce est la plus importante

Ce demi-arbre extérieur de pont avant est particulièrement important pour les véhicules qui :

• Sont utilisés pour la conduite tout-terrain ou sur terrain accidenté – ces conditions imposent des charges d'impact et d'articulation élevées sur l'essieu avant et les joints homocinétiques

• Sont utilisés fréquemment en mode 4WD – la transmission de puissance constante à travers l'essieu avant accélère l'usure des cannelures du demi-arbre et des composants du joint homocinétique

• Sont conduits avec des charges lourdes ou en remorquage – le poids supplémentaire augmente la contrainte sur la transmission

• Véhicules à kilométrage élevé où les composants d'essieu d'origine se sont usés avec le temps

• Véhicules avec brides d'entraînement où les cannelures extérieures s'engagent directement avec la bride du moyeu

Dans ces conditions, le demi-arbre extérieur travaille plus dur et est plus susceptible à l'usure, rendant l'inspection régulière et le remplacement rapide essentiels pour un fonctionnement fiable des 4 roues motrices et la sécurité.

 Directives d'installation

Outils généralement requis :

• Jeu de clés à douille (métrique, robuste)

• Clé dynamométrique

• Extracteur de rotule

• Presse à roulement / jeu de mandrins

• Gants de sécurité et protection oculaire

Référence générale d'installation (suivre toujours le manuel d'entretien spécifique au véhicule) :

Important :

• Cette procédure nécessite des outils spécialisés et de l'expérience. Une installation incorrecte peut entraîner une perte de traction ou une défaillance de la direction.

• Remplacez toujours le soufflet de cardan et la graisse lors de l'installation d'un nouveau demi-arbre.

• Vérifiez la bride d'entraînement pour l'usure ou les dommages.

• Effectuez un parallélisme des roues après l'entretien de l'essieu avant.

• Si vous n'êtes pas sûr d'une étape, consultez un mécanicien qualifié.

 Conseils d'installation et erreurs courantes

L'erreur lors du remplacement d'un demi-arbre extérieur de pont avant :

❌ Incorrect : Tenter d'utiliser ce demi-arbre avec des moyeux débrayables, ou ne pas vérifier la compatibilité de la bride d'entraînement.

✅ Correct :

1. Vérifiez la compatibilité de la bride d'entraînement – Ce demi-arbre fonctionne uniquement avec les brides d'entraînement (43421-60030, 43421-60060), pas avec les moyeux débrayables automatiques ou manuels .

2. Remplacez toujours le soufflet de cardan et la graisse – Un nouveau demi-arbre avec un soufflet usagé échouera prématurément.

3. Vérifiez les cannelures de la bride d'entraînement – Des cannelures de bride d'entraînement usées endommageront le nouveau demi-arbre.

4. Utilisez les outils appropriés – Ne frappez pas le demi-arbre en place ; cela endommage le joint homocinétique et les roulements.

5. Effectuez un parallélisme des roues – La géométrie de la direction doit être réinitialisée après l'entretien de l'essieu avant.

⚠️ Rappelez-vous : L'installation de ce demi-arbre sur un véhicule équipé de moyeux débrayables entraînera un mauvais engagement des cannelures, ce qui entraînera une perte de la fonction 4WD .

Contenu de l'emballage

1 x Demi-arbre extérieur de pont avant (Numéro de pièce 43405-60100). Remarque : Veuillez confirmer la compatibilité avec votre modèle de véhicule et votre configuration avant l'achat.

Service après-vente et garantie

Ce produit est couvert par notre assurance qualité. Si vous avez des questions ou des problèmes concernant la compatibilité ou la qualité, veuillez nous contacter et nous vous répondrons dans les 24 heures.
