Description de la fonction du produit

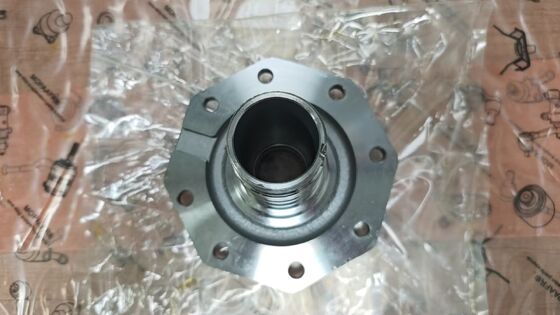

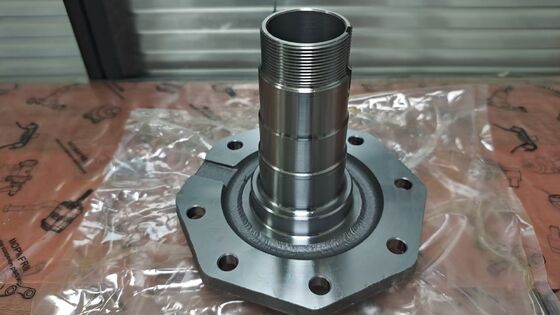

Le pivot de fusée d'essieu (numéro de pièce 43401-60081) est un composant essentiel du système d'essieu avant et de roulement de roue de votre Toyota Land Cruiser. Sa fonction principale est de fournir la surface de montage stationnaire sur laquelle le moyeu de roue avant et les roulements de roue tournent. Le pivot est boulonné à la fusée d'essieu et s'étend vers l'extérieur, supportant les roulements de roue qui permettent au moyeu et à la roue de tourner en douceur tout en supportant le poids du véhicule. Pour les modèles Toyota Land Cruiser séries 70 et 80, un pivot fonctionnant correctement est essentiel pour un pré-serrage correct des roulements de roue, une rotation stable de la roue et un fonctionnement sûr du véhicule. Ce composant est fourni avec un roulement à rouleaux et une bague de butée pré-installés, reflétant la conception mise à jour utilisée dans les applications de modèles ultérieurs.

Comment diagnostiquer un pivot de fusée d'essieu défectueux

Avant d'acheter un remplacement, effectuez ces vérifications simples pour confirmer que le pivot est le problème :

• Test de jeu du roulement de roue :Soulevez l'essieu avant et soutenez-le sur des chandelles. Saisissez le pneu par le haut et par le bas et essayez de le faire basculer. Si un mouvement est présent même après le réglage du roulement, le pivot peut être usé.

• Vérification de la stabilité du pré-serrage :Réglez le pré-serrage du roulement de roue selon les spécifications et conduisez le véhicule. Revérifiez le pré-serrage après une courte période. Si le pré-serrage a changé de manière significative, le roulement peut tourner sur un pivot usé.

• Inspection visuelle :Une fois le moyeu et les roulements retirés, inspectez la surface du roulement du pivot pour détecter des rayures, des rainures, un épaulement ou une décoloration bleue due à la chaleur. Mesurez le diamètre extérieur du pivot à l'emplacement du roulement et comparez-le aux spécifications.

• Vérification de l'ajustement de la bague de roulement :Avec la bague de roulement installée sur le pivot, essayez de faire tourner la bague à la main. Si la bague tourne sur le pivot, le pivot est usé et nécessite un remplacement.

Attributs du produit

Emplacement du composant et fonction principale

Emplacement :Le pivot de fusée d'essieu est situé à l'extrémité extérieure de l'ensemble d'essieu avant, boulonné à la fusée d'essieu. Il s'étend de la fusée vers la roue, fournissant la surface de montage pour le moyeu de roue et les roulements de roue. Le pivot se trouve entre la fusée d'essieu (côté intérieur) et le moyeu de roue (côté extérieur).

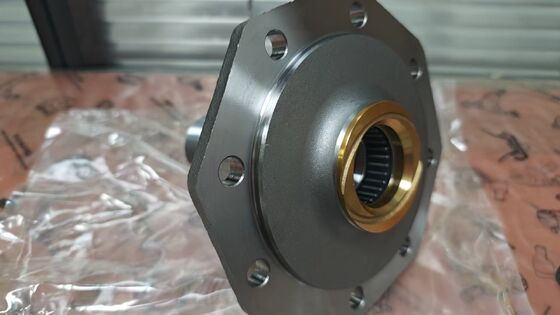

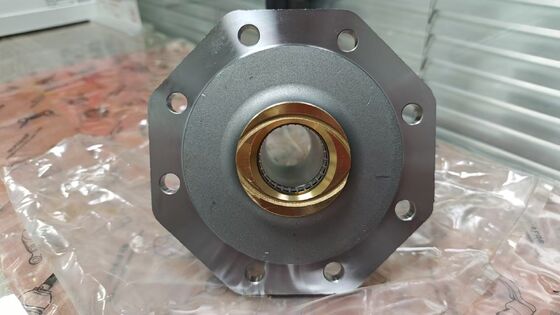

Connexions :Le pivot est boulonné à la fusée d'essieu avec des écrous et est scellé par des joints et des étanchéités. Les roulements de roue se montent sur la surface extérieure du pivot, supportant le moyeu. Le pivot possède également un alésage interne qui abrite le roulement à rouleaux et la bague de butée, qui supportent l'arbre d'essieu extérieur (joint homocinétique) lorsqu'il passe à travers. Le pivot relie la fusée d'essieu stationnaire à l'ensemble de moyeu de roue rotatif.

Fonction principale :Le pivot sert d'essieu stationnaire sur lequel les roulements de roue et le moyeu tournent. Il supporte la charge verticale du véhicule par l'intermédiaire des roulements de roue et maintient la position correcte de la roue par rapport à la fusée d'essieu. Le roulement à rouleaux et la bague internes supportent l'extrémité extérieure de l'arbre d'essieu avant, lui permettant de tourner tout en maintenant l'alignement avec le différentiel. Cette conception mise à jour (avec roulement à rouleaux et bague plus courte) a remplacé l'ancienne configuration de bague en laiton monobloc pour réduire le bruit et les vibrations dans les trains avant à kilométrage élevé.

Pourquoi choisir ce pivot de fusée d'essieu ?

Restaure le pré-serrage des roulements de roueUn pivot usé permet à la bague de roulement de tourner, provoquant une instabilité du pré-serrage. Ce nouveau pivot fournit une surface de roulement précise pour un pré-serrage stable et constant.

Élimine la rotation et la chaleur des roulementsLorsque la bague de roulement tourne sur un pivot usé, la chaleur s'accumule et endommage les composants. Ce nouveau pivot assure un ajustement correct du roulement, empêchant la rotation et les dommages dus à la chaleur.

Remplacement directConçu avec précision pour correspondre aux spécifications du pivot d'origine. Remplacement direct – aucune modification requise. Le numéro de pièce 43401-60081 est confirmé pour les applications Toyota Land Cruiser séries 70 et 80 et remplace les 43401-60080, 43401-60041 et 43401-60040.

Conception mise à jourFourni avec un roulement à rouleaux et une bague de butée pré-installés, reflétant la conception ultérieure qui réduit le bruit et les vibrations dans les trains avant à kilométrage élevé.

Compatibilité du véhicule

Contenu de l'emballage

1 x Pivot de fusée d'essieu (numéro de pièce 43401-60081) avec roulement à rouleaux et bague de butée pré-installés. Remarque : Veuillez confirmer la compatibilité avec votre modèle et année de véhicule avant l'achat.

Installation DIY ou professionnelle ?

Ce remplacement convient à une installation DIY si :

• Vous avez une expérience approfondie de l'entretien des composants d'essieu avant et de roulement de roue sur des véhicules à essieu rigide.

• Vous avez accès à une clé dynamométrique, des chandelles, une barre en laiton, un marteau, une douille pour écrou de roulement et une balance à ressort pour la mesure du pré-serrage.

• Vous pouvez soulever et soutenir le véhicule en toute sécurité sur un sol plat.

Nous recommandons une installation professionnelle si :

• Vous n'êtes pas familiarisé avec le démontage de l'essieu avant et le réglage du pré-serrage des roulements de roue.

• Vous ne disposez pas des outils appropriés pour la mesure et le réglage du pré-serrage des roulements.

• Vous n'êtes pas confiant dans le réglage du pré-serrage des roulements de roue ou dans la réalisation d'un alignement de train avant.

Remarque :Une installation incorrecte peut entraîner une défaillance des roulements de roue et des problèmes de sécurité. Après l'installation, le pré-serrage des roulements de roue doit être correctement réglé et vérifié. Utilisez de nouveaux joints et étanchéités. Suivez les procédures spécifiques au véhicule pour le réglage du pré-serrage.

Guide d'installation étape par étape

Ce guide d'installation est conçu pour vous aider à remplacer votre pivot de fusée d'essieu en toute confiance. Avant de commencer, assurez-vous que le véhicule est garé sur un sol plat, moteur éteint. Vous aurez besoin des outils suivants : clé dynamométrique, chandelles, barre en laiton, marteau, douille pour écrou de roulement et balance à ressort.

Étape 1 :Soulevez et sécurisez l'avant du véhicule sur des chandelles. Retirez la roue.

Étape 2 :Retirez l'étrier de frein et le disque. Soutenez l'étrier sur le côté sans déconnecter le flexible de frein. Retirez le moyeu d'essieu avant.

Étape 3 :Retirez le capteur de vitesse ABS (si équipé). Retirez le joint anti-poussière, le cache-poussière et le joint après avoir retiré les boulons de fixation.

Étape 4 :À l'aide d'une barre en laiton et d'un marteau, tapez sur le pivot de fusée d'essieu pour le dégager de la fusée d'essieu. Retirez le pivot et le joint.

Étape 5 :Nettoyez la surface de montage de la fusée d'essieu. Inspectez le nouveau pivot pour vérifier l'installation correcte du roulement et de la bague.

Étape 6 :Installez le nouveau pivot avec un nouveau joint. Serrez les écrous de fixation au couple spécifié. Réinstallez le moyeu et les roulements de roue.

Étape critique :Réglez le pré-serrage des roulements de roue selon les spécifications. Vérifiez le pré-serrage avec une balance à ressort. Vérifiez la rotation fluide et l'absence de jeu. Effectuez un alignement de train avant.

Astuce de pro :Lors du remplacement du pivot, utilisez toujours de nouveaux joints et étanchéités. Inspectez les roulements de roue et remplacez-les s'ils sont usés. Vérifiez que le roulement à rouleaux et la bague sont correctement lubrifiés avant l'installation.

Idées fausses courantes sur les pivots de fusée d'essieu

Mythe 1 :Le pivot a rarement besoin d'être remplacé.
Réalité :Les pivots s'usent avec le temps, surtout lorsque les roulements de roue ont été desserrés ou ont échoué. La bague de roulement peut tourner sur la surface du pivot, l'usant et provoquant une instabilité du pré-serrage. Une inspection régulière est importante.

Mythe 2 :Les roulements de roue lâches sont toujours un problème de roulement.
Réalité :Les roulements de roue lâches qui ne peuvent pas être serrés selon les spécifications indiquent souvent une usure du pivot, pas une usure du roulement. Si la bague de roulement tourne sur le pivot, de nouveaux roulements seuls ne résoudront pas le problème.

Mythe 3 :N'importe quel pivot convient.
Réalité :Les pivots sont spécifiques au véhicule et doivent correspondre aux spécifications de l'essieu et des roulements de roue. Ce pivot est spécifiquement conçu pour les applications Toyota Land Cruiser séries 70 et 80.

Préoccupations courantes des clients et nos solutions

Nous comprenons que l'achat d'un pivot de fusée d'essieu peut soulever des questions et des préoccupations. Voici comment nous abordons les problèmes les plus courants rencontrés par nos clients :

Pour les propriétaires de véhicules individuels :

« Et si je l'installe et que les roulements de roue sont toujours lâches ? »Les roulements de roue lâches après le remplacement du pivot peuvent indiquer que le pré-serrage n'a pas été correctement réglé ou que de nouveaux roulements sont nécessaires. Vérifiez le réglage du pré-serrage et inspectez les roulements pour détecter toute usure.

« Puis-je remplacer uniquement le pivot sans remplacer les roulements ? »Il est fortement recommandé de remplacer les roulements de roue en même temps. La réutilisation d'anciens roulements sur un nouveau pivot peut entraîner une usure inégale et des problèmes de pré-serrage.

Pour les ateliers de réparation et les professionnels :

« Le client dit que le pré-serrage ne tient pas même après le réglage du roulement. »Vérifiez la surface du roulement du pivot pour détecter toute usure. Si la bague tourne sur le pivot, le pivot doit être remplacé. De nouveaux roulements seuls ne corrigeront pas cette condition.

« Comment éviter les retours après le remplacement du pivot ? »Utilisez de nouveaux joints et étanchéités, réglez précisément le pré-serrage des roulements avec une balance à ressort, inspectez tous les roulements et remplacez-les s'ils sont usés, et effectuez un alignement de train avant avant de rendre le véhicule.

Service après-vente et garantie

Ce produit est couvert par notre assurance qualité. Si vous avez des questions ou des problèmes concernant la compatibilité ou la qualité, veuillez nous contacter et nous vous répondrons dans les 24 heures.
