Description de la fonction du produit

L'arbre de transmission arrière (numéro de pièce 37110-26A00) est un composant essentiel du système de transmission de votre Toyota HiAce. Sa fonction principale est de transmettre la puissance de rotation de la transmission ou de la boîte de transfert au différentiel arrière, permettant ainsi aux roues arrière de faire avancer le véhicule. Cet ensemble d'arbre d'hélice relie la sortie de la transmission au différentiel de l'essieu arrière, transférant le couple via des joints universels qui permettent le mouvement de la suspension et les changements d'angle de transmission. Pour les modèles Toyota HiAce équipés de moteurs diesel et essence compatibles, un arbre de transmission arrière fonctionnant correctement est essentiel pour une transmission de puissance fluide, un fonctionnement sans vibrations et des performances fiables du véhicule.

Symptômes courants d'un arbre d'hélice défaillant

Si vous présentez l'un des symptômes suivants, votre arbre de transmission arrière est peut-être défectueux et doit être remplacé :

• Vibrations lors de l'accélération :Une vibration perceptible qui augmente avec la vitesse du véhicule, notamment en accélération – cela indique des joints universels usés ou un arbre déséquilibré

• Bruit sourd ou cognement lors du changement de vitesse :Un bruit métallique ou un bruit de cognement lors de l'engagement des vitesses ou de l'accélération/décélération - cela suggère des roulements ou des cannelures de joint universel usés.

• Bruit de grincement ou de gazouillis venant du dessous :Un grincement ou un gazouillis rythmé qui change avec la vitesse du véhicule – cela indique des roulements de cardan secs ou usés

• Vibrations qui s'aggravent à certaines vitesses :Une vibration qui est plus perceptible à certaines plages de vitesse – cela suggère que l’arbre est peut-être plié ou que les masselottes ont été perdues.

• Dommages visibles ou rouille sur l'arbre :L'inspection révèle des bosses, une rouille profonde ou des dommages au tube d'arbre ou aux joints universels.

• Fuite de graisse des joints universels :Graisse visible autour des capuchons de joint universel – cela indique des joints usés ou des composants de joint endommagés

Si vous avez confirmé ces symptômes lors d'une inspection, le remplacement de l'arbre de transmission arrière est la solution recommandée.

Comment diagnostiquer un arbre d'hélice défectueux

Avant d'acheter un remplacement, effectuez ces vérifications simples pour confirmer que l'arbre d'hélice est le problème :

• Inspection visuelle :Une fois le véhicule soulevé en toute sécurité, inspectez l'arbre d'hélice pour déceler des bosses, de la rouille profonde ou des dommages. Vérifiez les joints universels pour déceler des fuites de graisse ou un jeu excessif.

• Test de jeu commun universel :Saisissez l'arbre d'hélice près de chaque joint universel et essayez de le faire tourner d'avant en arrière. Un jeu ou un mouvement excessif indique des roulements de cardan usés.

• Essai routier de vibrations :Conduisez à différentes vitesses et notez la plage de vitesse où les vibrations sont les plus perceptibles. Les vibrations qui changent avec la vitesse et sont ressenties à travers le plancher ou les sièges indiquent souvent un problème d'arbre d'hélice.

• Contrôle du faux-rond :Utilisez un indicateur à cadran pour mesurer le faux-rond de l'arbre tout en faisant tourner l'arbre. Un faux-rond excessif indique un arbre plié ou des joints universels usés.

Attributs du produit

Note:Ce numéro de pièce est principalement compatible avecModèles Toyota Hiace / Regius Ace 200 Series 2WD (deux roues motrices) à empattement long/à empattement très long(comme les modèles Commuter 14 places à toit surélevé ou les grands modèles Van).Années de production :Principalement des modèles produits entreAoût 2004 et décembre 2013(modèles de première et moyenne génération).Codes de châssis courants :TRH221K, TRH223B, TRH224W, KDH220K, KDH222B, etc. (équipés deMoteur essence 2,7 L 2TR-FEouMoteur diesel 2,5T / 3,0T).

Installation DIY ou Professionnelle ?

Ce remplacement convient au bricolage si :

• Vous avez de l'expérience dans l'entretien des composants de transmission sur des véhicules à propulsion arrière.

• Vous avez accès à une clé dynamométrique, des chandelles et des outils manuels de base.

• Vous pouvez soulever et soutenir le véhicule en toute sécurité sur un sol plat.

Nous recommandons une installation professionnelle si :

• Vous n'êtes pas familier avec la dépose et l'installation de l'arbre d'hélice.

• Vous ne disposez pas des outils appropriés pour retirer les joints universels et les boulons de bride.

• Vous n'êtes pas sûr de pouvoir serrer les fixations de la transmission selon les spécifications ou de vérifier les angles de la transmission.

Note:Une installation incorrecte peut entraîner des vibrations de la transmission et des problèmes de sécurité. Après l'installation, vérifiez que toutes les fixations sont serrées selon les spécifications. Vérifiez l’articulation du joint universel et l’équilibre de l’arbre. Un essai routier doit être effectué pour vérifier un fonctionnement sans vibrations.

Emplacement des composants et fonction principale

Emplacement:L'arbre de transmission arrière est situé sous le véhicule, s'étendant longitudinalement depuis la sortie de la transmission ou de la boîte de transfert (avant) jusqu'à l'entrée du différentiel arrière (arrière). Il se situe entre le carter d'extension de transmission et le différentiel de l'essieu arrière, soutenu à l'arrière par la bride du pignon de différentiel.

Relations:L'extrémité avant de l'arbre d'hélice se connecte à l'arbre de sortie de la transmission ou de la boîte de transfert via un joint universel et une chape ou une bride coulissante. L'extrémité arrière se connecte à la bride du pignon de différentiel arrière via un joint universel et une bride. Les joints universels permettent à l'arbre de transmettre la puissance tout en s'adaptant aux mouvements de suspension et aux changements d'angle de transmission.

Fonction principale :L'arbre de transmission arrière sert de lien principal pour transmettre la puissance de rotation de la transmission au différentiel arrière. Il doit supporter des charges de couple élevées tout en maintenant l’équilibre et une rotation fluide. Les joints universels à chaque extrémité permettent à l'arbre de s'articuler lorsque la suspension arrière se déplace, garantissant ainsi le maintien de la puissance délivrée sans se coincer. L'étrier coulissant (le cas échéant) permet de modifier la longueur de l'arbre de transmission à mesure que la suspension se comprime et s'étend.

Contenu du paquet

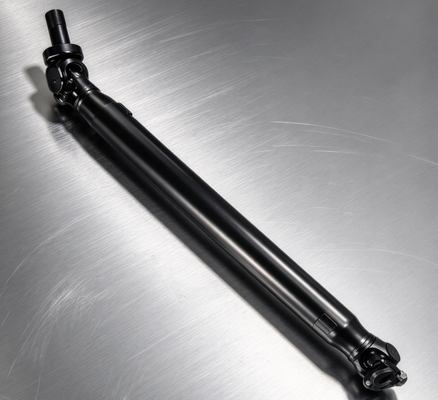

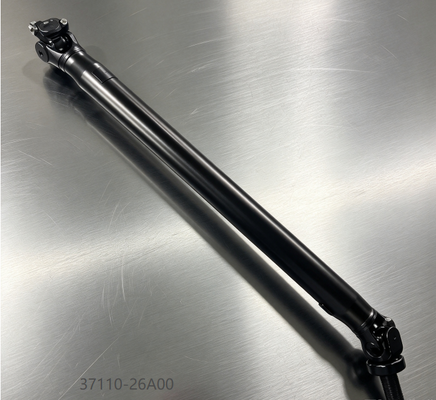

1 x ensemble d'arbre d'hélice arrière (numéro de pièce 37110-26A00). Remarque : Les boulons de montage, les écrous, les rondelles et les anneaux d'arrêt du joint universel ne sont PAS inclus, sauf indication contraire. Veuillez confirmer la compatibilité avec le modèle et l'année de votre véhicule avant d'acheter.

Idées fausses courantes sur les arbres d’hélice

Mythe 1 :Un arbre d’hélice a rarement besoin d’être remplacé.
Fait:Les arbres d'hélice s'usent avec le temps, en particulier les joints universels et les cannelures. Sur les véhicules utilitaires ou à kilométrage élevé, les joints universels peuvent développer du jeu et provoquer des vibrations nécessitant le remplacement de l'arbre.

Mythe 2 :N’importe quel arbre d’hélice conviendra.
Fait:Les arbres d'hélice sont spécifiques au véhicule et doivent correspondre aux exigences de puissance de transmission, de bride de pignon différentiel et de longueur. Cet arbre est spécialement conçu pour les applications Toyota HiAce compatibles.

Mythe 3 :Les vibrations sont toujours un problème d’équilibre des roues.
Fait:Les vibrations qui augmentent avec la vitesse et sont ressenties à travers le plancher ou les sièges peuvent être causées par un arbre de transmission usé, et pas seulement par un déséquilibre des roues. Une inspection de la transmission doit être effectuée.

Après le remplacement, vous rencontrez toujours des problèmes ?

Vous avez remplacé l'arbre d'hélice mais vous rencontrez toujours des problèmes ? Vérifiez-les :

1. Les allumettes étaient-elles alignées ?– Un phasage incorrect provoque des vibrations

2. Le roulement central a-t-il été installé correctement ?– Le trou de drainage doit être orienté vers le bas

3. Les boulons de la bride ont-ils été correctement serrés ?– Les boulons desserrés provoquent des vibrations et des risques pour la sécurité

4. L'angle de l'articulation a-t-il été vérifié ?– Un angle incorrect provoque des vibrations

5. Le joint arrière de la transmission fuit-il ?– Les dommages aux joints entraînent une perte d’huile

6. Les contrepoids sont-ils présents ?– Les poids manquants provoquent des vibrations

7. Le roulement du pignon de différentiel est-il usé ?– Un roulement usé provoque des vibrations et du bruit

Assurance qualité et engagement de service

Assurance qualité:
Chaque composant est fabriqué selon des processus de production contrôlés pour garantir une précision dimensionnelle constante et l'intégrité des matériaux. Chaque unité subit les contrôles de qualité suivants avant emballage :

• Inspection dimensionnelle : les dimensions critiques, le modèle de boulons de bride et le nombre de cannelures sont vérifiés par rapport aux spécifications de conception

• Test d'équilibre : l'ensemble d'arbre est équilibré dynamiquement pour un fonctionnement fluide

• Inspection du joint universel : les chapeaux de roulement sont vérifiés pour assurer une rotation fluide et un ajustement correct

• Inspection de la finition de surface – la surface du tube et les faces des brides sont vérifiées visuellement

Protection de l'emballage :
Chaque arbre d'hélice est scellé individuellement dans un emballage protecteur pour éviter toute contamination et tout dommage physique pendant le stockage et le transport. L'emballage comprend une étiquette transparente avec numéro de pièce pour une identification facile.
