Description de la fonction du produit

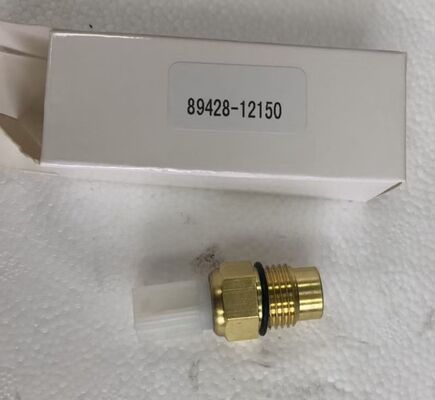

L'interrupteur de température du ventilateur du radiateur (numéro de pièce 89428-12150) est un composant essentiel du système de refroidissement du moteur de votre véhicule Toyota.Sa fonction principale est de surveiller la température du liquide de refroidissement et d'activer automatiquement le ventilateur de refroidissement du radiateur lorsque le moteur atteint un seuil de température prédéfiniLorsque la température du liquide de refroidissement atteint le point d'allumage (habituellement autour de 90°C/92°C), l'interrupteur ferme le circuit électrique, active le relais du ventilateur du radiateur et allume le ventilateur de refroidissement.Lorsque la température descend au point d'arrêt (généralement autour de 85°C ∼87°C)Cette opération automatique permet de maintenir une température de fonctionnement optimale du moteur, d'éviter une surchauffe et d'assurer une combustion efficace du carburant.Cet interrupteur est un seul pôle, de type de contact normalement fermé avec un fil M16 x 1,5 et un connecteur blanc carré.

Symptômes courants d'un interrupteur de température du ventilateur du radiateur défaillant

Si vous présentez l' un des symptômes suivants, il se peut que l' interrupteur de température du ventilateur du radiateur soit en panne et qu' il soit nécessaire de le remplacer:

• Surchauffe du moteur au ralenti ou à bas régime:L'indicateur de température monte au-dessus de la normale lorsque le véhicule est immobile ou en mouvement lent, mais revient à la normale une fois que la vitesse est élevée.

• Le ventilateur du radiateur fonctionne en continu:Le ventilateur de refroidissement reste allumé tout le temps, même lorsque le moteur est froid.

• Le ventilateur du radiateur ne s' active jamais:L'indicateur de température monte dangereusement haut, mais le ventilateur ne s'allume jamais.

• La température fluctue anormalement:L'indicateur de température du liquide de refroidissement oscille rapidement ou de façon erratique, ce qui suggère un fonctionnement du ventilateur incohérent

• Fuseau de ventilateur de refroidissement soufflé:Le fusible du circuit du ventilateur souffle à plusieurs reprises, potentiellement causée par un interrupteur court-circuité

• Les performances du climatiseur se détériorent à basse vitesse:La climatisation devient moins efficace lorsque le véhicule est stationnaire en raison d'un débit d'air insuffisant à travers le condenseur

Si ces symptômes sont confirmés par l'inspection, le remplacement de l'interrupteur de température du ventilateur du radiateur est la solution recommandée.

Comment diagnostiquer un interrupteur de température de ventilateur de radiateur défectueux

Avant d'acheter un remplacement, effectuez ces vérifications simples pour confirmer que l'interrupteur de température du ventilateur du radiateur est le problème:

• Inspection visuelle:Localisez l'interrupteur sur le radiateur ou le boîtier du thermostat, vérifiez si le liquide de refroidissement ne fuit pas autour des fils, si les connecteurs sont corrosifs ou si les câbles sont endommagés.

• Test de fonctionnement du ventilateur:Commencez le moteur et laissez-le au ralenti jusqu'à ce qu'il atteigne la température de fonctionnement. Observez si le ventilateur du radiateur s'active lorsque l'indicateur de température atteint la plage normale.L'interrupteur peut être défectueux.

• Test de continuité:Déconnectez le connecteur de l'interrupteur et utilisez un multimètre pour vérifier la continuité entre les bornes de l'interrupteur.Lorsqu'il est chauffé à la température d'arrêt, la continuité devrait être rompue

• Test du fil de saut:Si le ventilateur s'active, le circuit et le relais sont fonctionnels, et l'interrupteur est la faute probable

Attributs du produit

Emplacement des composants et fonction de base

Localisation:L'interrupteur de température du ventilateur du radiateur est généralement monté sur le radiateur ou le boîtier du thermostat, la sonde filetée s'étendant dans le flux de liquide de refroidissement.Il est positionné à un point où il peut détecter avec précision la température du liquide de refroidissement lorsqu'il sort du moteur ou entre dans le radiateur.

Les connexions:L'interrupteur se connecte au système électrique du véhicule via un connecteur à broche unique (blanc, forme carrée).Lorsque le liquide de refroidissement atteint la température d'allumagePour éviter les fuites de liquide de refroidissement au point de montage, on utilise un laveur ou un joint étanche.

Fonction de base:L'interrupteur de température du ventilateur du radiateur sert de contrôle principal pour le fonctionnement du ventilateur de refroidissement du moteur.Ce fonctionnement automatique garantit que le ventilateur ne fonctionne que si nécessaire, maintenant une température optimale du moteur tout en minimisant le fonctionnement inutile du ventilateur qui peut drainer l'énergie électrique et augmenter le bruit.ouverture du circuit lorsque la température tombe au point d'arrêt.

Contenu de l' emballage

1 x Commutateur de température du ventilateur du radiateur (nombre de pièce 89428-12150).Veuillez confirmer la compatibilité avec votre modèle de véhicule et l'année avant l'achat.

Guide d'installation étape par étape

Ce guide d'installation est conçu pour vous aider à remplacer votre ventilateur de radiateur commutateur de température avec confiance.s'assurer que le moteur est complètement refroidi et que le véhicule est garé sur un terrain platVous aurez besoin des outils suivants: clé de 17 mm, multimètre et liquide de refroidissement.

Première étape:Assurez-vous que le moteur est complètement refroidi et placez un récipient sous l'interrupteur pour attraper tout liquide de refroidissement qui pourrait s'écouler.

Deuxième étape:Débranchez le connecteur électrique de l'interrupteur en appuyant sur l'onglet de débranchement.

Étape 3:Retirez l'ancien interrupteur avec une clé de 17 mm.

Étape 4:Nettoyer les fils de montage sur le radiateur ou le boîtier du thermostat.

Étape 5:Installez le nouveau commutateur avec une nouvelle laveuse d'étanchéité.

Étape 6:Reconnectez le connecteur électrique jusqu'à ce qu'il se mette en place, remplissez le système de refroidissement avec le mélange de liquide de refroidissement approprié, sortez l'air du système.

Étape critique:Commencez le moteur et laissez-le atteindre la température de fonctionnement. Observez si le ventilateur du radiateur s'active lorsque la jauge de température atteint la plage normale. Vérifiez les fuites de liquide de refroidissement autour du commutateur.

Un conseil:Lors du remplacement de l'interrupteur, utilisez toujours une nouvelle laveuse d'étanchéité, nettoyez les bornes des connecteurs et appliquez de la graisse diélectrique pour éviter la corrosion.Vérifiez le relais du ventilateur et le fusible si le ventilateur ne fonctionne toujours pas.

Des idées fausses sur les interrupteurs de ventilateur

Mythe n°1:L'interrupteur du ventilateur et le capteur de température du liquide de refroidissement sont la même chose.
Fait:L'interrupteur du ventilateur contrôle le fonctionnement du ventilateur du radiateur et est généralement un interrupteur d'allumage/d'arrêt à une seule broche.Le capteur de température du liquide de refroidissement (ECT) envoie des données de température à l'ECM pour l'injection de carburant et le fonctionnement de la jauge et est généralement un capteur à deux brochesCe sont des composants distincts avec des fonctions différentes.

Mythe n°2:Si le ventilateur tourne, l'interrupteur est bon.
Fait:Un interrupteur peut échouer en position fermée, ce qui entraîne un fonctionnement continu du ventilateur.L'interrupteur doit être testé pour fonctionner à la fois ouvert et fermé..

Le troisième mythe:N'importe quel commutateur de température fonctionnera.
Fait:Les interrupteurs de température sont spécifiques au véhicule et doivent correspondre à la taille du fil, au type de connecteur et à la plage de température de fonctionnement.Cet interrupteur est conçu spécifiquement pour les applications Toyota compatibles avec un M16 x 1.5 fils et une plage de 87°C à 92°C.

Assurance qualité et engagement en matière de service

Assurance qualité:
Chaque composant est fabriqué selon des procédés de production contrôlés afin d'assurer une précision dimensionnelle constante et l'intégrité du matériau.Chaque unité est soumise aux contrôles de qualité suivants avant l'emballage:

• Inspection dimensionnelle ️ taille du fil, type de connecteur et dimensions de la carrosserie sont vérifiées par rapport aux spécifications de conception

• Épreuve de commutation: températures d'activation et de désactivation testées

• Vérification de l'intégrité du joint: l'intégrité du joint est confirmée

• Inspection de la finition de surface: la qualité de surface et la protection contre la corrosion sont vérifiées visuellement

Protection de l' emballage:
Chaque commutateur de température est scellé individuellement dans un emballage protecteur pour éviter la contamination et les dommages physiques pendant le stockage et le transport.L'emballage comporte une étiquette claire indiquant le numéro de la pièce pour une identification facile..

Engagement de service:
