Description de la fonction du produit

Le capteur de température du liquide de refroidissement du moteur (numéro de pièce 89422-33030) est un composant essentiel du système de gestion du moteur de votre véhicule Toyota ou Lexus. Sa fonction principale est de mesurer la température du liquide de refroidissement du moteur et de transmettre ces données à l'unité de contrôle du moteur (ECU) via un signal de résistance variable. Le capteur utilise une thermistance à coefficient de température négatif (CTN), ce qui signifie que sa résistance diminue à mesure que la température du liquide de refroidissement augmente.L'ECU utilise ce signal pour calculer des paramètres critiques, notamment la quantité et le calage de l'injection de carburant, le calage de l'allumage et l'activation du ventilateur de refroidissement.Pour les véhicules Toyota et Lexus compatibles, un capteur de température du liquide de refroidissement fonctionnant correctement est essentiel pour les performances au démarrage à froid, l'économie de carburant et la fiabilité générale du moteur.

Guide de diagnostic DIY

Comment savoir si votre capteur de température du liquide de refroidissement doit être remplacé :

Recherchez ces signes courants :

1. Voyant de contrôle du moteur (P0115-P0118)– Codes liés au circuit de température du liquide de refroidissement

2. Démarrage difficile à froid– L'ECU reçoit un signal de température incorrect

3. Faible consommation de carburant– Mélange de carburant incorrect dû à des données de température défectueuses

4. Le ventilateur de refroidissement fonctionne en permanence ou pas du tout– Le fonctionnement du ventilateur est affecté par le signal du capteur

5. Dysfonctionnement de la jauge de température– Jauge erratique ou ne fonctionnant pas

💡Inspection rapide :Vérifiez le connecteur du capteur pour la corrosion ou les dommages. Un outil de diagnostic peut lire les données de température du liquide de refroidissement en temps réel et les comparer à la température réelle du moteur. Si la lecture est significativement erronée, le capteur est probablement défectueux. Inspectez le capteur pour la corrosion ou des lectures fluctuantes et remplacez-le si nécessaire.Le capteur de température du liquide de refroidissement et le commutateur de ventilateur de radiateur sont le même composant.

Numéro de pièce

Emplacement :

Le capteur de température du liquide de refroidissement du moteur est vissé dans un passage de liquide de refroidissement sur le moteur, généralement sur la culasse ou dans le boîtier de sortie d'eau. Sur de nombreux moteurs Toyota V6, il est situé sous le boîtier du filtre à air à l'extrémité gauche du moteur, monté dans le boîtier de sortie de liquide de refroidissement. Sur les modèles à 4 cylindres, il se trouve à l'extrémité gauche de la culasse.Connexions :Le capteur de température du liquide de refroidissement et le commutateur de ventilateur de radiateur sont le même composant.

Il se connecte au faisceau de câblage du moteur via un connecteur électrique à 2 broches.Un joint d'étanchéité (numéro de pièce 90430-12005) est utilisé pour éviter les fuites de liquide de refroidissement au point de montage.Fonction principale :Le capteur de température du liquide de refroidissement sert de dispositif de rétroaction de température principal pour le système de gestion du moteur. Il surveille en permanence la température du liquide de refroidissement et fournit un signal de résistance à l'ECU qui varie inversement avec la température (type CTN). L'ECU utilise ce signal pour ajuster la quantité et le calage de l'injection de carburant pour le fonctionnement à froid et à chaud, contrôler le calage de l'allumage et gérer l'activation du ventilateur de refroidissement.Le capteur de température du liquide de refroidissement et le commutateur de ventilateur de radiateur sont le même composant.

Directives d'installationOutils généralement requis :Jeu de clés à douille (métrique, 19 mm)

 Bac de vidange pour liquide de refroidissement

Clé dynamométrique

• Gants de sécurité et protection oculaire

• Référence générale d'installation (suivre toujours le manuel d'entretien spécifique au véhicule) :

• Étape

• Procédure

1

– Un serrage excessif peut endommager les filetages.

• Purgez le système de refroidissement– après le remplissage pour éliminer les bulles d'air.

• Si vous n'êtes pas sûr d'une étape, consultez un mécanicien qualifié.Conseils d'installation et erreurs courantes

• L'erreur lors du remplacement d'un capteur de température du liquide de refroidissement :❌

• Idées fausses courantes sur les capteurs de température du liquide de refroidissementNe pas vidanger le liquide de refroidissement ou serrer excessivement le capteur dans le bloc moteur.

• ✅

Correct :

Toujours vidanger le liquide de refroidissement d'abord

– Le liquide de refroidissement se renversera lorsque le capteur sera retiré.Utilisez un nouveau joint– Un joint usé provoque des fuites de liquide de refroidissement.

Serrez correctement– Un serrage excessif peut endommager les filetages dans le bloc moteur.

1. Effacez les codes d'erreur– Après l'installation, utilisez un outil de diagnostic pour effacer les codes et vérifier qu'aucun nouveau code n'apparaît.

2. Purgez le système de refroidissement– Les poches d'air affectent les lectures du capteur et les performances de refroidissement.Le capteur de température du liquide de refroidissement et le commutateur de ventilateur de radiateur sont le même composant.

3. Rappelez-vous :Un capteur de température qui n'est pas correctement scellé fuira du liquide de refroidissement et provoquera une surchauffe. Utilisez toujours un nouveau joint et serrez au couple spécifié.

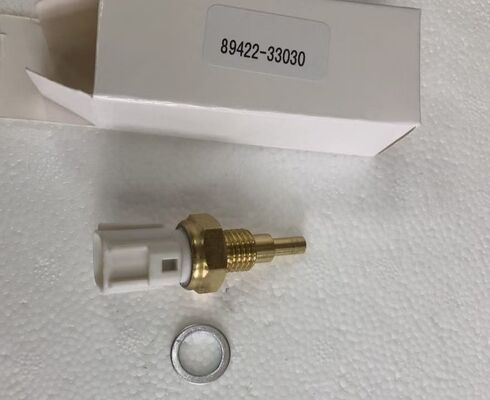

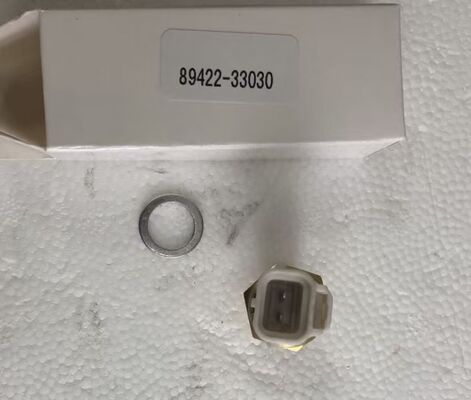

4. Contenu de l'emballage1 x Capteur de température du liquide de refroidissement du moteur (Numéro de pièce 89422-33030) avec joint. Remarque : Le connecteur électrique et le matériel de montage ne sont PAS inclus, sauf indication contraire. Veuillez confirmer la compatibilité avec le modèle et le moteur de votre véhicule avant l'achat.

5. Idées fausses courantes sur les capteurs de température du liquide de refroidissementMythe 1 :Le capteur de température du liquide de refroidissement et le commutateur de ventilateur de radiateur sont le même composant.

Réalité :Ce sont des composants distincts avec des fonctions différentes. Le capteur de température du liquide de refroidissement (89422-33030) est un capteur à 2 broches qui envoie des données de température à l'ECU pour le contrôle de l'injection de carburant et du calage. Le commutateur de ventilateur de radiateur est généralement un commutateur à 1 broche qui contrôle directement le ventilateur de refroidissement. Ils sont situés à proximité l'un de l'autre mais servent des objectifs différents.Mythe 2 :

Un capteur de température du liquide de refroidissement défectueux déclenchera toujours un voyant de contrôle du moteur immédiatement.

Réalité :

Les défaillances intermittentes du capteur peuvent ne pas générer de code tant que la défaillance n'est pas constante. De nombreux conducteurs rencontrent des problèmes de démarrage à froid ou une faible consommation de carburant sans aucun voyant d'avertissement jusqu'à ce que le capteur tombe complètement en panne.

Mythe 3 :N'importe quel capteur de température du liquide de refroidissement fonctionnera.
Le faisceau de câblage est-il intact ?Les capteurs de température du liquide de refroidissement sont spécifiques au moteur et doivent correspondre à la courbe de résistance (caractéristiques CTN), à la taille du filetage et au type de connecteur. Ce capteur est conçu spécifiquement pour les applications Toyota et Lexus compatibles avec un connecteur rectangulaire à 2 broches et un filetage M12 x 1.5.

Vous avez toujours des problèmes après le remplacement ?Vous avez remplacé le capteur de température du liquide de refroidissement mais vous avez toujours des problèmes ? Vérifiez ceci :
Le faisceau de câblage est-il intact ?– Les anciens codes peuvent persister jusqu'à ce qu'ils soient effacés avec un outil de diagnostic

Le connecteur est-il bien enclenché ?– Une connexion lâche provoque des défauts intermittents
Le faisceau de câblage est-il intact ?– Vérifiez les coupures, l'abrasion ou la corrosion

Le système de refroidissement est-il purgé ?

– Les poches d'air affectent les lectures du capteur

1. Le niveau de liquide de refroidissement est-il correct ?– Un faible niveau de liquide de refroidissement affecte les performances du capteur

2. Le thermostat fonctionne-t-il ?– Un thermostat bloqué affecte la température du liquide de refroidissement

3. L'ECU fonctionne-t-il ?– Un ECU défectueux peut provoquer des symptômes liés au capteur

4. Service après-vente et garantieCe produit est couvert par notre assurance qualité. Si vous avez des questions ou des problèmes concernant la compatibilité ou la qualité, veuillez nous contacter et nous vous répondrons dans les 24 heures.
