Description de la fonction du produit

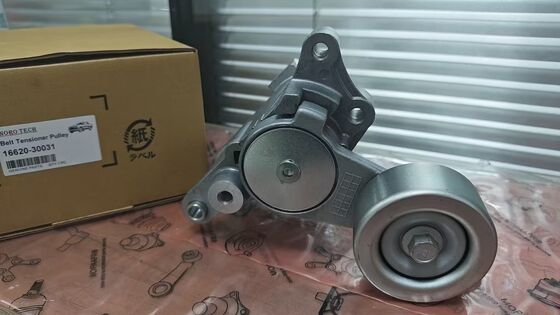

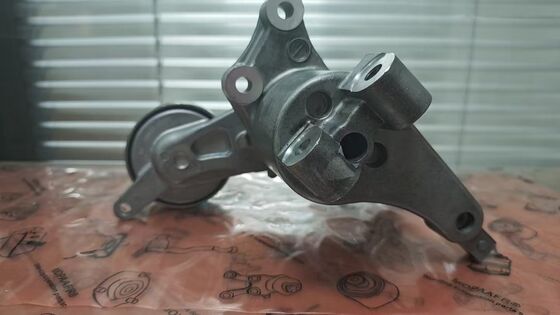

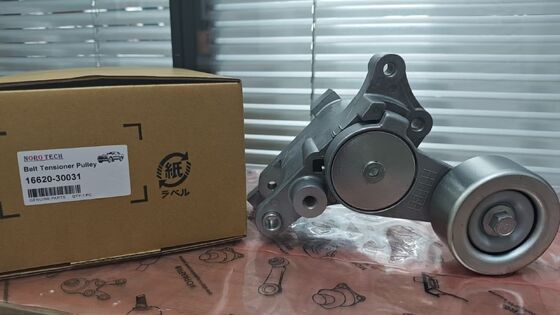

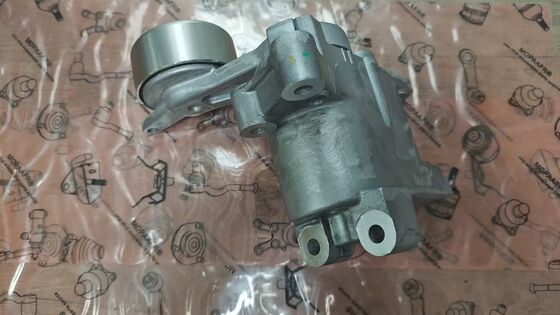

L'ensemble tendeur de courroie striée en V (numéro de pièce 16620-30031) est un composant essentiel du système d'entraînement des accessoires de votre moteur diesel Toyota. Sa fonction principale est de maintenir une tension constante et optimale sur la courroie striée qui entraîne l'alternateur, la pompe à eau, la pompe de direction assistée et le compresseur de climatisation. Ce tendeur automatique utilise un mécanisme à ressort interne pour compenser l'allongement et l'usure de la courroie, garantissant que la courroie reste correctement tendue tout au long de sa durée de vie. Sans une tension de courroie correcte, la courroie peut patiner, provoquant des grincements, une réduction des performances des accessoires et une défaillance potentielle de la courroie. Pour les modèles Toyota Hilux, HiAce, Fortuner et Dyna équipés de moteurs diesel 1KD-FTV ou 2KD-FTV, un tendeur de courroie fonctionnant correctement est essentiel pour un fonctionnement fiable des accessoires et pour prévenir les pannes.

Symptômes courants d'un tendeur de courroie défaillant

Si vous constatez l'un des symptômes suivants, votre tendeur de courroie striée en V est peut-être défaillant et nécessite un remplacement :

• Bruit de grincement ou de couinement provenant de la zone de la courroie : Un grincement aigu au démarrage ou lors de l'accélération, indiquant que la courroie patine en raison d'une tension insuffisante

• Grincement de courroie qui s'aggrave par temps froid ou humide : Le ressort du tendeur s'affaiblit avec le temps et ne peut pas maintenir une tension adéquate dans toutes les conditions

• Usure visible ou glacis de la courroie : La courroie striée présente une usure excessive, des fissures ou un aspect brillant glacé dû à un patinage constant

• Problèmes de performance des accessoires : L'alternateur ne charge pas correctement, la direction assistée est lourde ou la climatisation ne refroidit pas efficacement en raison du patinage de la courroie

• Bruit de roulement de la poulie du tendeur : Bruit de broyage ou de grondement provenant de la poulie du tendeur, indiquant une usure des roulements internes

• La courroie saute ou sort de ses guides : Dans les cas graves, le tendeur usé permet à la courroie de sortir complètement des poulies

• Dommages visibles ou désalignement : Le bras du tendeur est fissuré, la poulie est désalignée ou le mécanisme à ressort est défaillant

Si vous avez confirmé ces symptômes par inspection, le remplacement de l'ensemble tendeur de courroie est la solution recommandée.

Comment diagnostiquer un tendeur de courroie défectueux

Avant d'acheter un remplacement, effectuez ces vérifications simples pour confirmer que le tendeur de courroie est le problème :

• Inspection visuelle : Inspectez la courroie striée pour détecter tout glacis, fissure ou usure excessive. Vérifiez la poulie du tendeur pour tout désalignement ou dommage au bras

• Vérification de la tension de la courroie : Moteur éteint, appuyez sur la courroie entre deux poulies. Elle doit avoir une déflexion minimale (environ 10-15 mm). Un mouvement excessif indique un tendeur faible

• Test du roulement de la poulie : Faites tourner la poulie du tendeur à la main. Elle doit tourner en douceur et sans bruit. Un bruit de broyage ou de rugosité indique une usure des roulements

• Test sonore : Moteur en marche, écoutez les grincements provenant de la zone de la courroie. Si le bruit disparaît lorsque vous pulvérisez une petite quantité d'eau sur la courroie, le tendeur est probablement la cause

• Vérification du mouvement du tendeur : Observez le bras du tendeur au ralenti. Il doit bouger légèrement pour compenser les changements de charge. Un bras bloqué ou excessivement lâche indique une défaillance

 Attributs du produit

Emplacement du composant et fonction principale

Emplacement : Le tendeur de courroie striée en V est monté à l'avant du bloc moteur, positionné pour appuyer sur la courroie striée sur sa partie de retour. Il se situe entre le bloc moteur (arrière) et la courroie (avant), la poulie entrant en contact avec la surface de la courroie.

Connexions : L'ensemble tendeur se boulonne au bloc moteur avec des boulons de fixation. La poulie du tendeur entre en contact avec le côté arrière (plat) de la courroie striée. Un ressort de torsion interne fournit la force de tension, et le bras pivote pour ajuster automatiquement la tension de la courroie lorsque celle-ci s'allonge ou se contracte avec les changements de température.

Fonction principale : Le tendeur de courroie sert de dispositif de tension automatique pour le système de courroie striée. Il maintient une tension constante sur la courroie, quelle que soit la vitesse du moteur, la température ou la charge des accessoires. En empêchant le patinage de la courroie, il garantit que l'alternateur charge correctement, que la pompe à eau fait circuler le liquide de refroidissement efficacement, que la direction assistée fournit une assistance et que le compresseur de climatisation fonctionne efficacement. Le tendeur amortit également les vibrations de la courroie et prolonge sa durée de vie.

Contenu de l'emballage

1 x Ensemble tendeur de courroie striée en V (numéro de pièce 16620-30031). Remarque : la courroie striée, les boulons de fixation et le reste du matériel ne sont PAS inclus, sauf indication contraire. Veuillez confirmer la compatibilité avec le modèle et le moteur de votre véhicule avant l'achat.

Installation DIY ou professionnelle ?

Ce remplacement convient à une installation DIY si :

• Vous possédez des compétences mécaniques de base et une expérience des systèmes de courroie striée.

• Vous avez accès à un jeu de douilles, un cliquet et éventuellement une barre de levier pour relâcher la courroie.

• Vous pouvez travailler en toute sécurité sur le véhicule avec le moteur froid.

Nous recommandons une installation professionnelle si :

• Vous n'êtes pas familier avec le passage de la courroie striée et le remplacement du tendeur.

• Vous ne disposez pas des outils appropriés pour le retrait et l'installation de la courroie.

• Vous n'êtes pas sûr de pouvoir vérifier la tension correcte de la courroie après l'installation.

Remarque : Une installation incorrecte peut entraîner un désalignement de la courroie, une usure prématurée et une défaillance des accessoires. Le tendeur doit être correctement positionné et serré au couple spécifié. Inspectez toujours la courroie striée pour détecter toute usure et remplacez-la si nécessaire. Vérifiez le passage de la courroie après l'installation.

Guide d'installation étape par étape

Ce guide d'installation est conçu pour vous aider à remplacer votre tendeur de courroie striée en V en toute confiance. Avant de commencer, assurez-vous que le moteur est complètement froid et que le véhicule est garé sur un sol plat. Vous aurez besoin des outils suivants : jeu de douilles, cliquet et éventuellement une barre de levier.

Étape 1 : Débranchez le câble négatif de la batterie. Notez le passage de la courroie striée pour référence lors du remontage.

Étape 2 : Relâchez la tension de la courroie striée en faisant pivoter le bras du tendeur avec une barre de levier ou un outil approprié. Retirez la courroie de la poulie du tendeur.

Étape 3 : Retirez les boulons de fixation qui maintiennent l'ensemble tendeur au bloc moteur. Notez l'emplacement et la longueur des boulons.

Étape 4 : Retirez l'ancien ensemble tendeur du moteur. Nettoyez la surface de montage et inspectez la courroie striée pour détecter toute usure, glacis ou fissure. Remplacez la courroie si nécessaire.

Étape 5 : Installez le nouvel ensemble tendeur sur le bloc moteur. Réinstallez les boulons de fixation et serrez au couple spécifié.

Étape 6 : Faites passer la courroie striée selon le schéma. Relâchez le bras du tendeur pour appliquer la tension à la courroie. Vérifiez que la courroie est correctement positionnée sur toutes les poulies.

Étape critique : Vérifiez que la courroie est correctement passée et correctement tendue. Démarrez le moteur et vérifiez l'absence de grincements ou de bruits inhabituels. Inspectez le fonctionnement du tendeur au ralenti.

Astuce de pro : Lors du remplacement du tendeur, inspectez toujours la courroie striée et remplacez-la si elle est usée. Vérifiez l'alignement de toutes les poulies et l'état des roulements. Utilisez un indicateur de tension de courroie si disponible pour vérifier la tension correcte.

Idées fausses courantes sur les tendeurs de courroie

Mythe 1 : Le tendeur de courroie a rarement besoin d'être remplacé.
Réalité : Le ressort du tendeur s'affaiblit avec le temps et les roulements de la poulie s'usent. Sur les véhicules à kilométrage élevé, le tendeur est une cause fréquente de grincement de courroie et doit être remplacé lorsque les symptômes apparaissent.

Mythe 2 : N'importe quel tendeur de courroie convient.
Réalité : Les tendeurs de courroie sont spécifiques au moteur et doivent correspondre à la configuration de montage, au diamètre de la poulie et au passage de la courroie. Ce tendeur est conçu spécifiquement pour les applications de moteurs diesel Toyota 1KD-FTV et 2KD-FTV.

Mythe 3 : Remplacer la courroie résoudra le bruit de grincement.
Réalité : Si le ressort du tendeur est faible ou si le roulement de la poulie est usé, une nouvelle courroie patinera et grincera toujours. Le tendeur doit être remplacé pour rétablir la tension correcte de la courroie.

Stockage et durée de conservation

• Conserver dans un endroit frais et sec, à l'abri de la lumière directe du soleil.

• Conservez le tendeur dans son emballage d'origine jusqu'à l'installation pour éviter toute contamination ou dommage.

• Évitez tout contact avec l'humidité, l'huile, la graisse ou les solvants qui pourraient affecter le mécanisme à ressort ou les roulements.

• Ne laissez pas tomber le tendeur et ne le soumettez pas à des chocs, car cela pourrait endommager le ressort interne ou la poulie.

Service après-vente et garantie

Ce produit est couvert par notre assurance qualité. Si vous avez des questions ou des problèmes concernant la compatibilité ou la qualité, veuillez nous contacter et nous vous répondrons dans les 24 heures.
