Description de la fonction du produit

Le boîtier de réglage (numéro de pièce 11311-54052) est un composant essentiel du système de réglage de votre moteur diesel Toyota.Sa fonction principale est de servir de couverture avant qui enveloppe et protège les engrenages et l'assemblage de la chaîneCe boîtier rigide s'attache au bloc du moteur et forme une chambre lubrifiée autour du régulateur, gardant l'huile à sa place tout en empêchant la saleté et les débris d'entrer.Pour les véhicules Toyota équipés de 2LPour les moteurs diesel 2LT, 2LTE, 3L, 5L et 5LE, un boîtier de réglage fonctionnant correctement est essentiel pour maintenir un réglage précis des vannes, prévenir les fuites d'huile et assurer une longue durée de vie du moteur..

Symptômes courants d'un boîtier défectueux

Si vous présentez l'un des symptômes suivants, votre boîtier de réglage peut être en panne et nécessiter un remplacement:

• Fuites d'huile au niveau du joint ou du joint à manivelle:Fuite d'huile visible autour de l'avant du moteur, souvent accompagnée d'un faible niveau d'huile et d'une odeur de brûlure.

• Bruit de bruissement ou de frottement par chaîne:bruissement métallique anormal de l'avant du moteur, indiquant que la chaîne est mal alignée ou frotte contre un boîtier usé

• Temps irrégulier ou ralenti:Le moteur marche au ralenti de manière inégale ou a une faible puissance en raison d'un désalignement de la chaîne de chronométrage.

• Contamination à l'intérieur de la chambre de mesure:La saleté ou les débris qui pénètrent dans un boîtier compromis accélèrent l'usure de la chaîne, des guides et du tendreur.

• fissures ou dommages visibles sur le boîtier:L'inspection révèle des fissures, une corrosion profonde ou des dommages physiques au boîtier en aluminium

• Cas graves: saut de chaîne et dommage au moteur:Si le boîtier échoue complètement, la chaîne de chronométrage peut sauter les dents, provoquant le contact de la vanne et du piston

Si vous avez confirmé ces symptômes par l'inspection, le remplacement du boîtier de réglage est la solution recommandée.

Attributs du produit

Emplacement des composants et fonction de base

Localisation:Le boîtier est monté à l'avant du bloc moteur, couvrant les engrenages et l'assemblage de la chaîne.et composants d'entraînement accessoires (avant)Sur les moteurs diesel 2L, 3L et 5L, il forme le couvercle avant de la chambre de réglage.

Les connexions:Le boîtier est fixé directement au bloc moteur avec plusieurs fixations, il contient le joint d'huile du vilebrequin avant et est scellé au bloc par un joint (numéro de pièce 11328-54021 ou équivalent).L'équipement de la pompe d'injection et les autres composants de réglage du temps sont inclus dans leLe boîtier fournit également des points de montage pour le couvercle de la pompe à huile et d'autres accessoires avant du moteur.

Fonction de base:Le boîtier de réglage du temps remplit trois fonctions essentielles: 1) enfermer les engrenages et la chaîne de réglage dans une chambre lubrifiée et exempte de contamination,(2) fournir un alignement et un support précis pour les composants de chronométrage afin de maintenir le chronométrage correct des vannesEn gardant la chaîne de réglage baignée dans l'huile et exempte de débris, elle maintient un réglage stable sous la chaleur, la charge et les vibrations,la protection du moteur contre l'usure prématurée et une éventuelle défaillance catastrophique.

Quand cette partie est la plus importante

Ce boîtier est particulièrement important pour les véhicules:

• Utilisé pour les transports commerciaux ou le transport lourd ̇ ces conditions exercent une pression continue sur le système de chronométrage et exigent un joint d'huile fiable

• Véhicules diesel à longue autonomie dont le boîtier d'origine peut avoir développé des fuites ou une corrosion au fil du temps

• Fonctionnement dans des environnements poussiéreux ou hostiles un boîtier compromis permet aux contaminants d'entrer et accélère l'usure des composants

• Véhicules faisant l'objet d'une reconstitution du moteur ou d'un remplacement de la chaîne de réglage du temps

• Véhicules à moteur diesel pour lesquels un chronométrage précis est essentiel pour l'injection de carburant et l'efficacité de la combustion

Dans ces conditions, le boîtier de réglage est essentiel pour maintenir l'intégrité du réglage du moteur et prévenir les fuites d'huile, ce qui rend le remplacement en temps opportun essentiel à la longévité du moteur.

Contenu de l' emballage

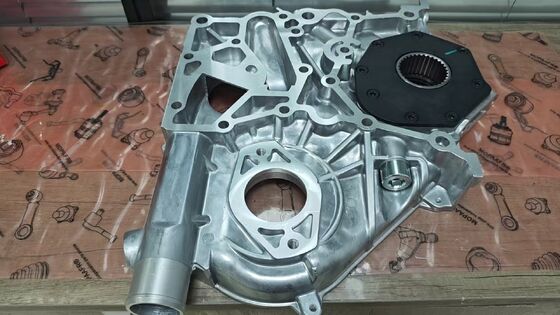

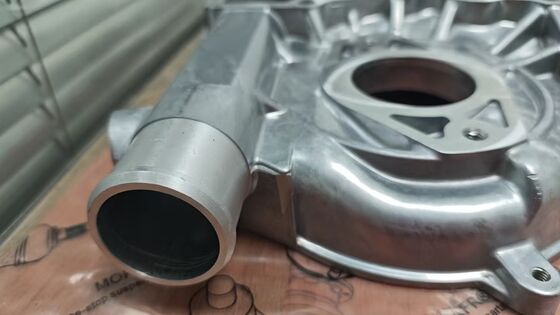

1 x sous-ensemble du boîtier de l'engrenage de réglage (nombre de pièce 11311-54052).Veuillez confirmer la compatibilité avec votre modèle et moteur de véhicule avant achat.

Faites-le vous-même ou professionnellement?

Ce remplacement convient au bricolage si:

• Vous avez une vaste expérience dans le démontage des moteurs et le service des systèmes de chronométrage sur les moteurs diesel Toyota.

• Vous avez accès à une clé à couple, une poulie et des outils de chronométrage.

• Vous pouvez travailler en toute sécurité sur le véhicule avec le moteur frais et correctement soutenu.

Nous recommandons une installation professionnelle si:

• Vous ne connaissez pas les engrenages et les chaînes.

• Vous manquez des outils appropriés pour retirer la poulie et vérifier le moment.

• Vous n'êtes pas sûr de sceller correctement le couvercle de réglage ou de vérifier le réglage du moteur après le remontage.

Nom de l'organisme:Une installation incorrecte peut entraîner des fuites d'huile, un mauvais alignement du timing et des dommages au moteur.Torsionner tous les éléments de fixation selon les spécifications en séquence- Vérifier le temps après le remontage et vérifier les fuites d'huile après le premier démarrage.

Guide d'installation étape par étape

Avant de démarrer, assurez-vous que le moteur est complètement refroidi et que le véhicule est garé sur un terrain plat.Vous aurez besoin des outils suivants:: clé à couple, tracteur de poulie, grattoir de joints et scellant RTV.

Première étape:Déconnectez le câble négatif de la batterie, vidangez l'huile moteur et le liquide de refroidissement si le couvercle de réglage est recouvert de liquide de refroidissement.

Deuxième étape:Retirez le ventilateur de refroidissement, les ceintures d'entraînement et les poulies si nécessaire pour accéder au boîtier de l'engrenage de chronométrage.

Étape 3:Supprimez les boulons de montage fixant le boîtier de réglage au bloc moteur.

Étape 4:Séparer soigneusement l'ancien boîtier du bloc moteur à l'aide d'un grattoir de joints.

Étape 5:Vérifiez l'usure de la chaîne, des guides et du tensionneur, remplacez tous les composants usés, appliquez du produit de scellement RTV aux coins des joints où le boîtier rencontre le bloc.

Étape 6:Installez le nouveau boîtier avec un nouveau joint et réinstallez les boulons de montage et le couple selon les spécifications dans le bon ordre.

Étape critique:Installez un nouveau joint d'huile avant de l'arbre pivotant, réinstallez la poulie de l'arbre pivotant, les ceintures d'entraînement et le ventilateur de refroidissement, remplissez l'huile et le liquide de refroidissement du moteur, vérifiez la synchronisation du moteur.Démarrer le moteur et vérifier les fuites d'huile autour du couvercle de chronométrage.

Un conseil:Remplacez toujours le joint de couverture et l'étanchéité de la manivelle avant. Nettoyez complètement les surfaces d'accouplement avant d'appliquer le RTV. Précutez le système d'huile avant de démarrer.Vérifiez le niveau d'huile et vérifiez les fuites après que le moteur ait atteint la température de fonctionnement.

Des idées fausses sur les boîtiers de timing

Mythe n°1:Le boîtier de réglage n'est qu'une couverture et cause rarement de problèmes.
Fait:Le boîtier de l'engrenage de chronométrage est un composant de précision qui maintient l'alignement de la chaîne de chronométrage et scelle l'huile moteur.et éventuellement des dommages au moteur.

Mythe n°2:N'importe quel boîtier de réglage de temps va convenir.
Fait:Les boîtiers à engrenages de chronométrage sont spécifiques au moteur et doivent correspondre au motif de boulon, à la surface du joint et aux dispositions d'étanchéité..

Le troisième mythe:Vous pouvez réutiliser le vieux joint et le joint.
Fait:Le joint du couvercle de réglage du temps et le joint de la manivelle avant sont essentiels pour le confinement de l'huile..

Durée de conservation et de conservation

• Conserver dans un endroit frais et sec à l'abri de la lumière directe du soleil.

• Conserver le composant dans son emballage d'origine jusqu'à son installation afin d'éviter toute contamination ou dommage.

• Évitez le contact avec l'humidité, l'huile, la graisse ou les solvants susceptibles d'affecter les surfaces de scellement.

• Ne pas empiler d'objets lourds sur le composant.

Service après-vente et garantie

Si vous avez des questions ou des problèmes concernant l'installation ou la qualité, veuillez nous contacter et nous vous répondrons dans les 24 heures.

Recommandations de produits connexes

Lors du remplacement du boîtier de réglage, il est souvent recommandé d'inspecter et d'envisager de remplacer simultanément les composants connexes suivants.
